Medición con 3 vías de medición de velocidad

La instalación del sensores:

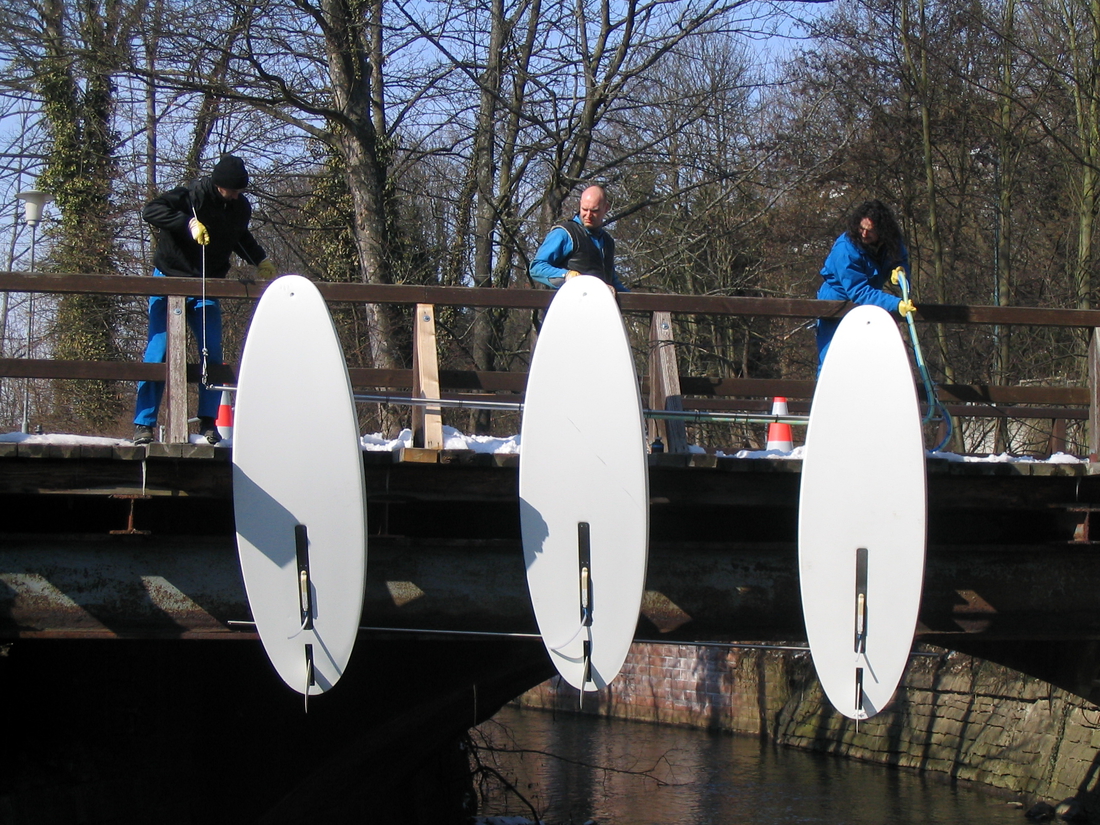

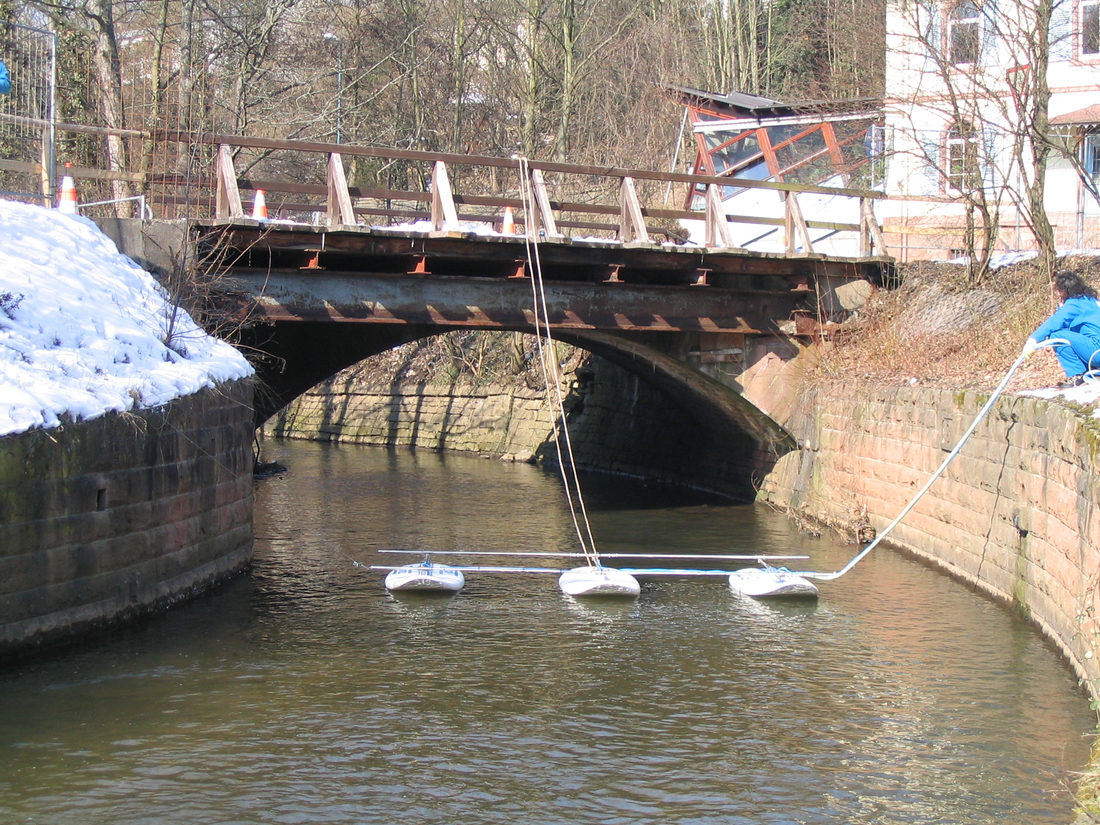

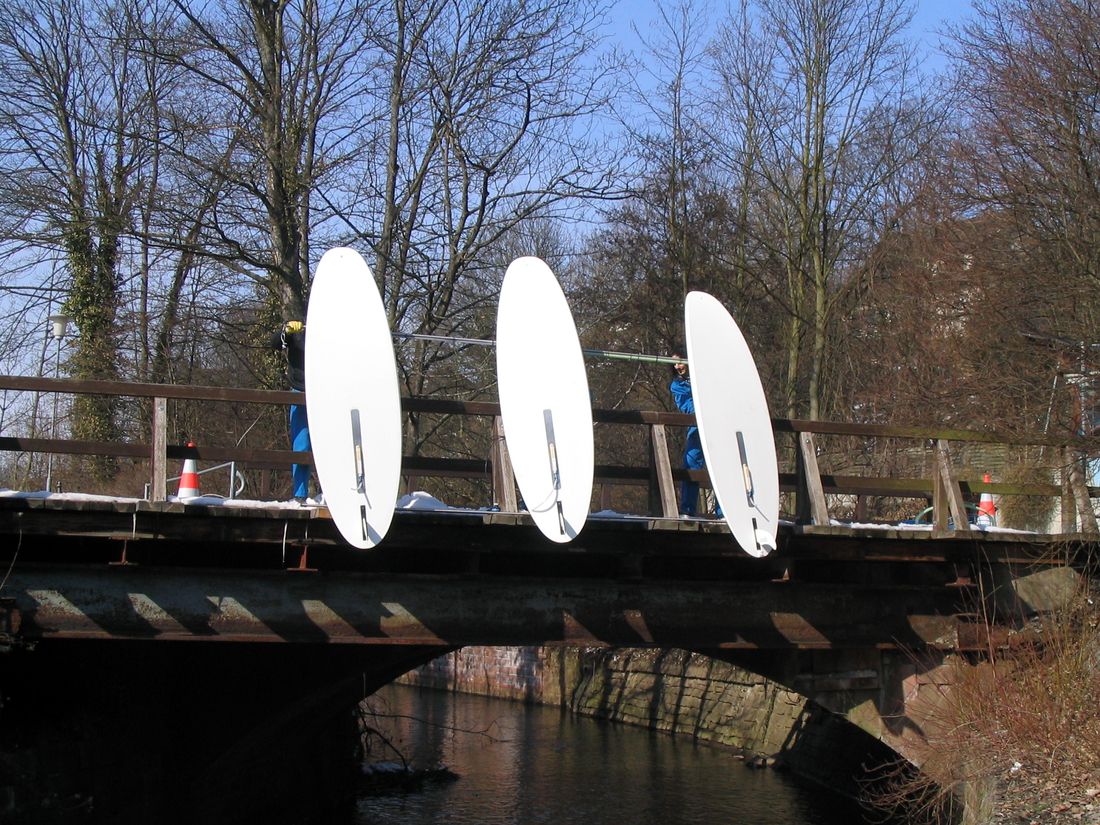

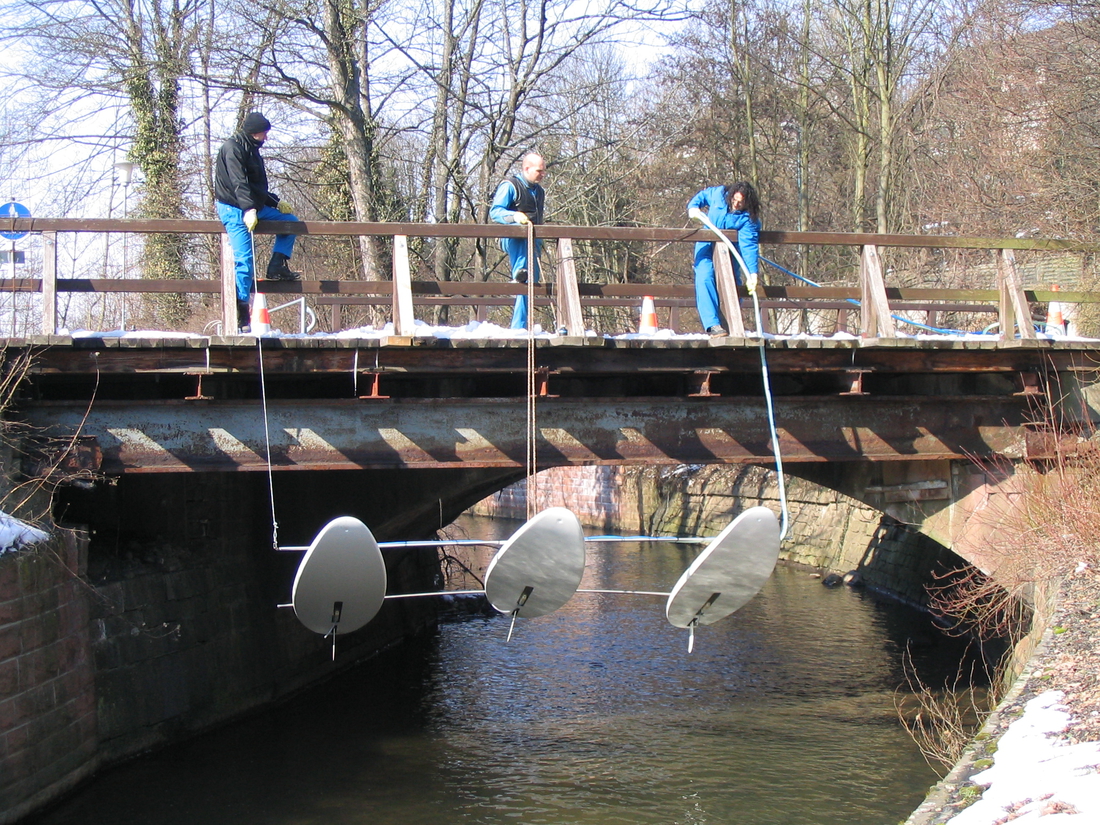

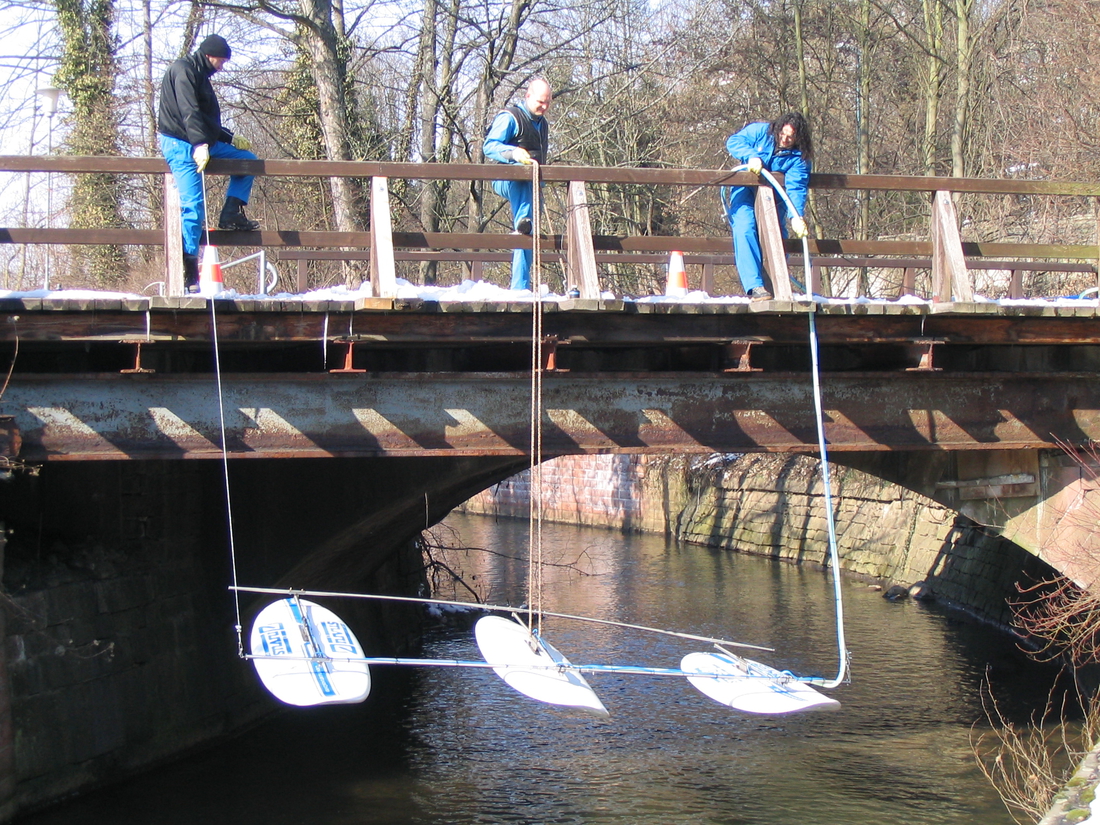

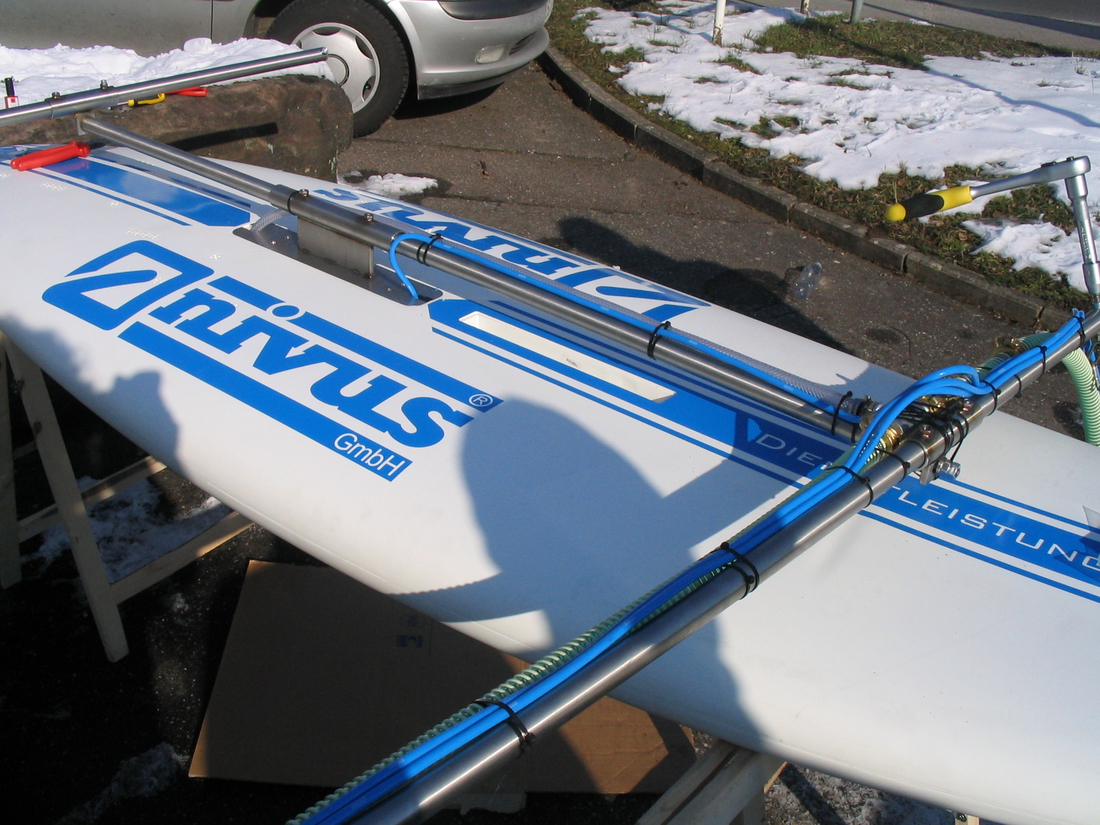

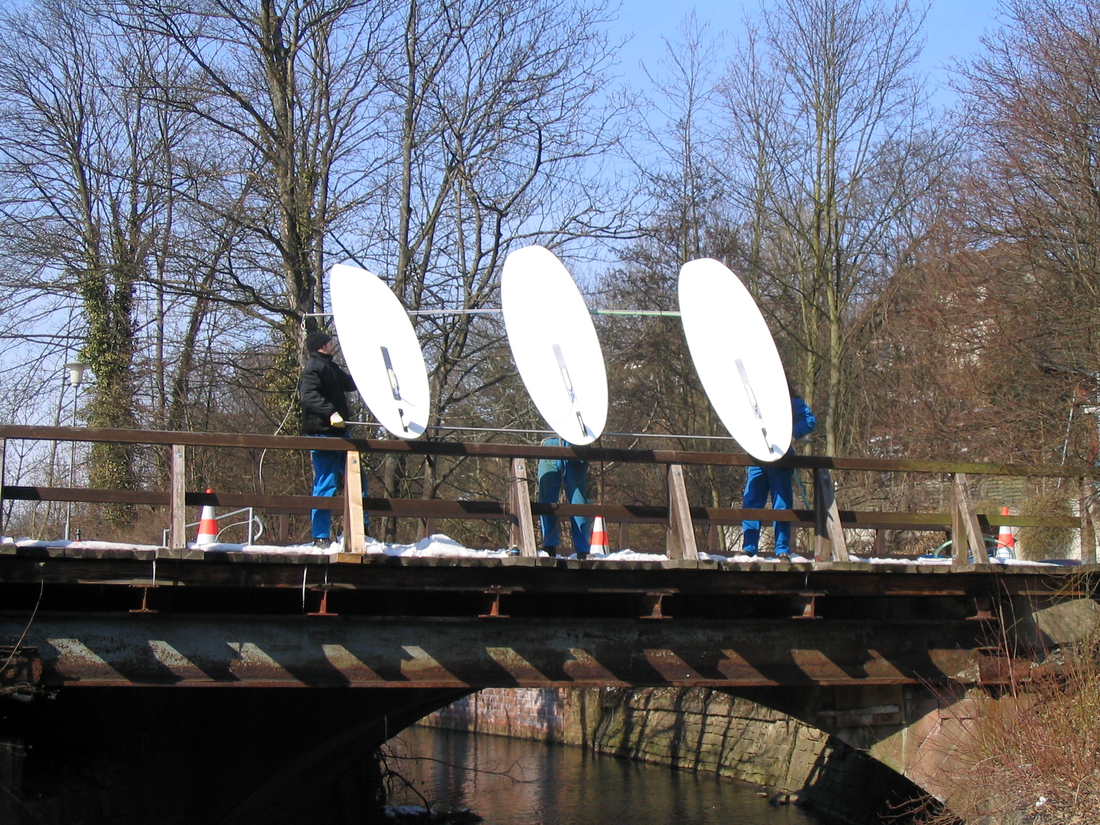

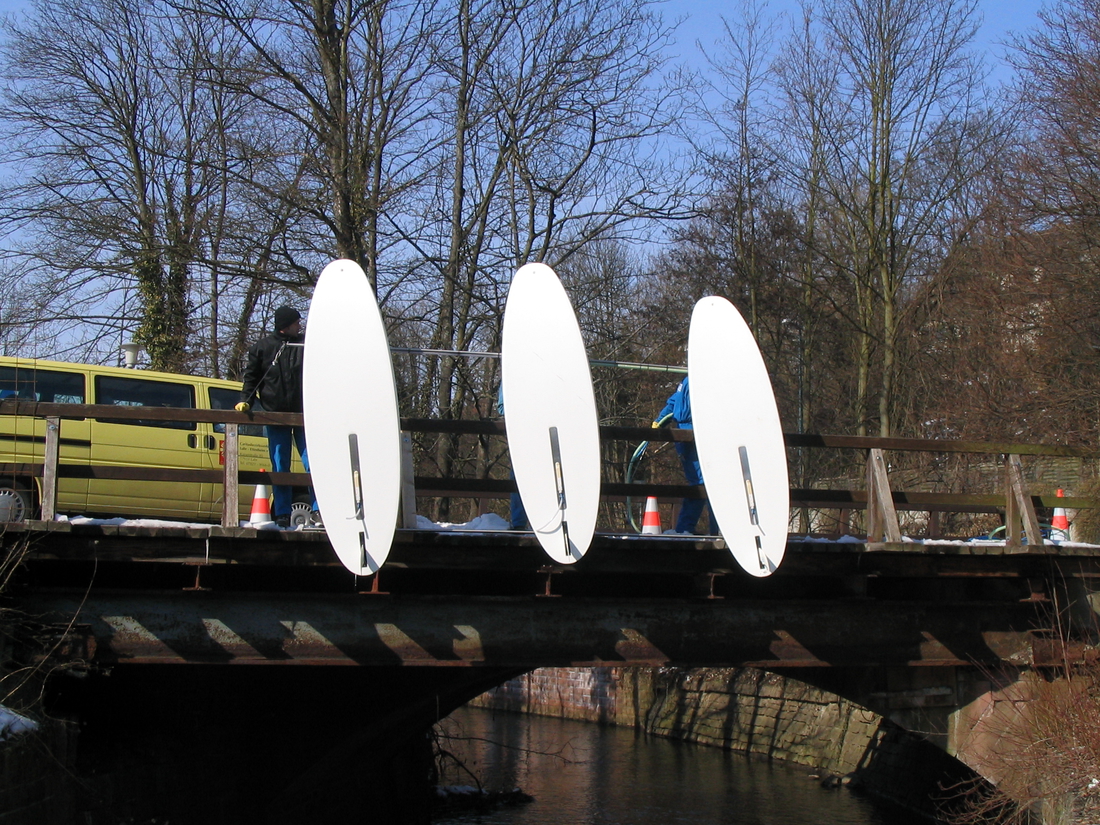

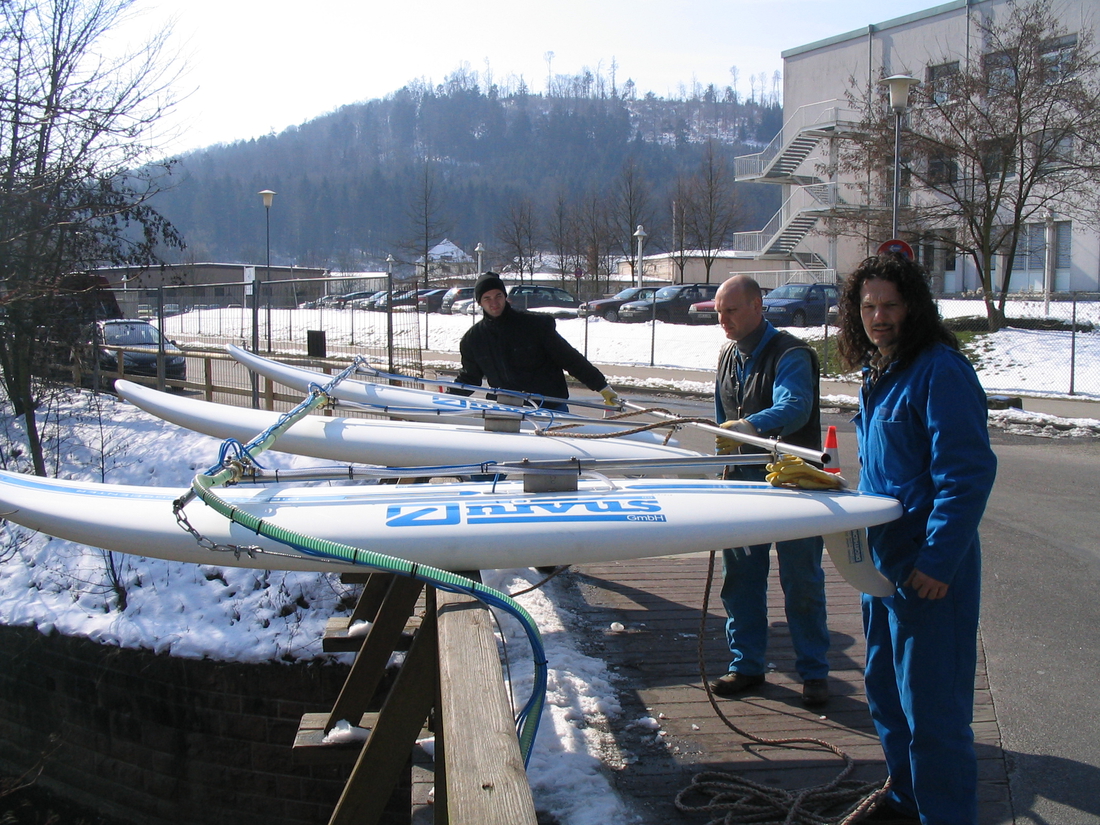

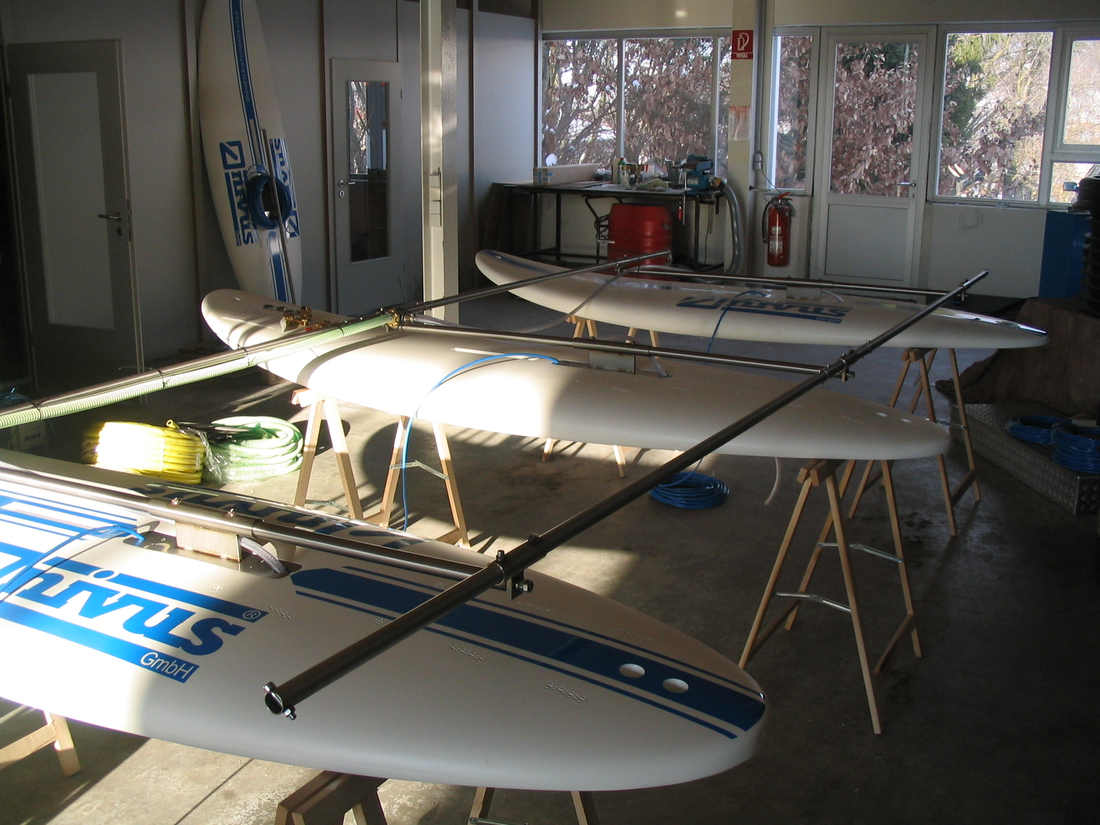

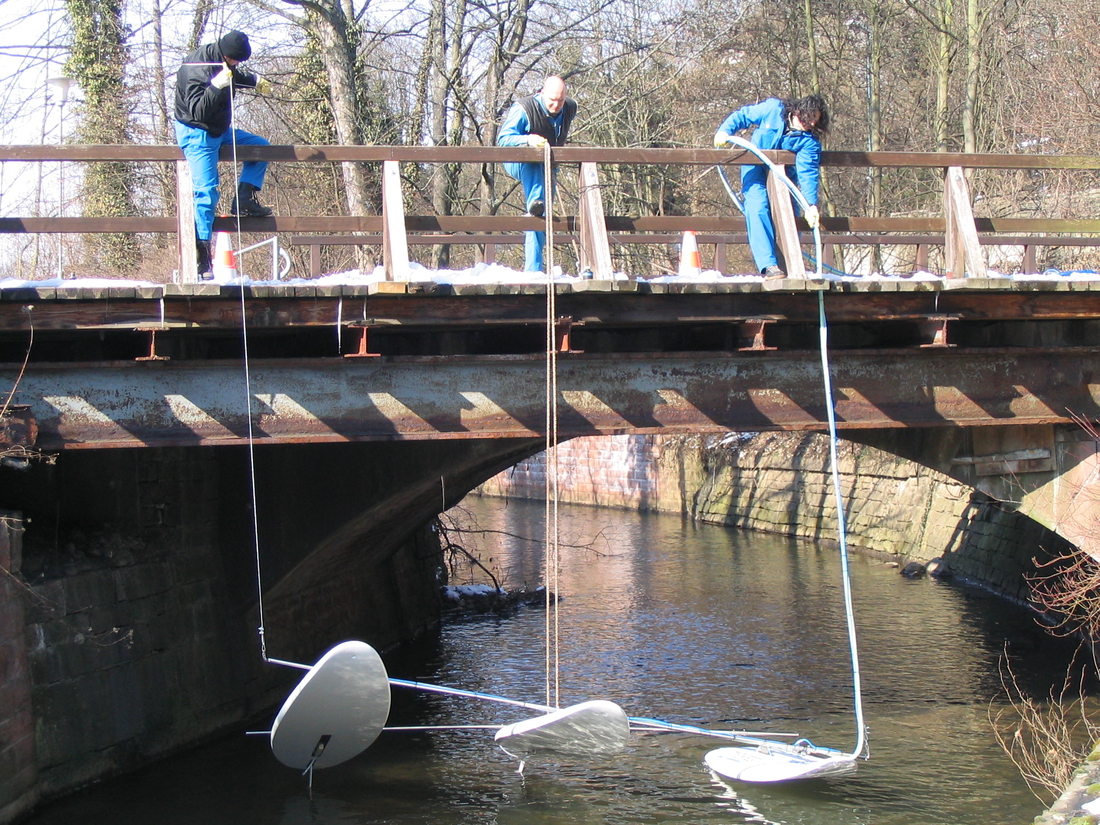

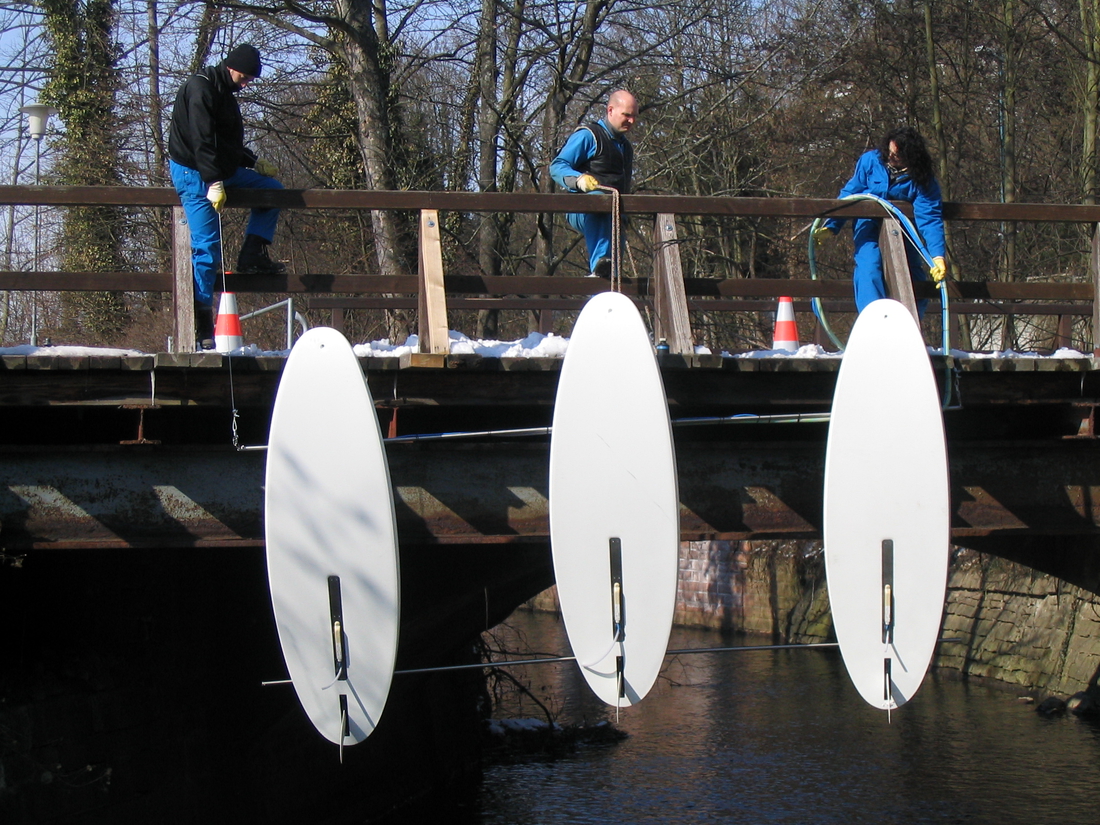

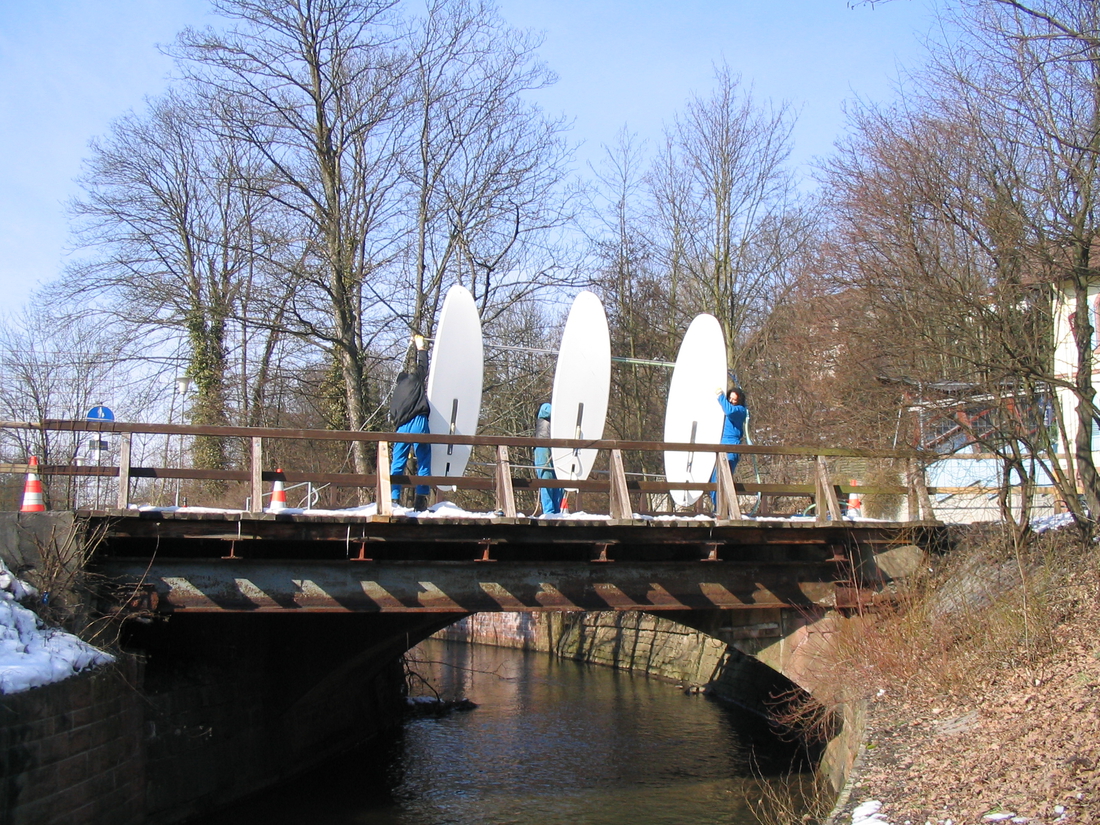

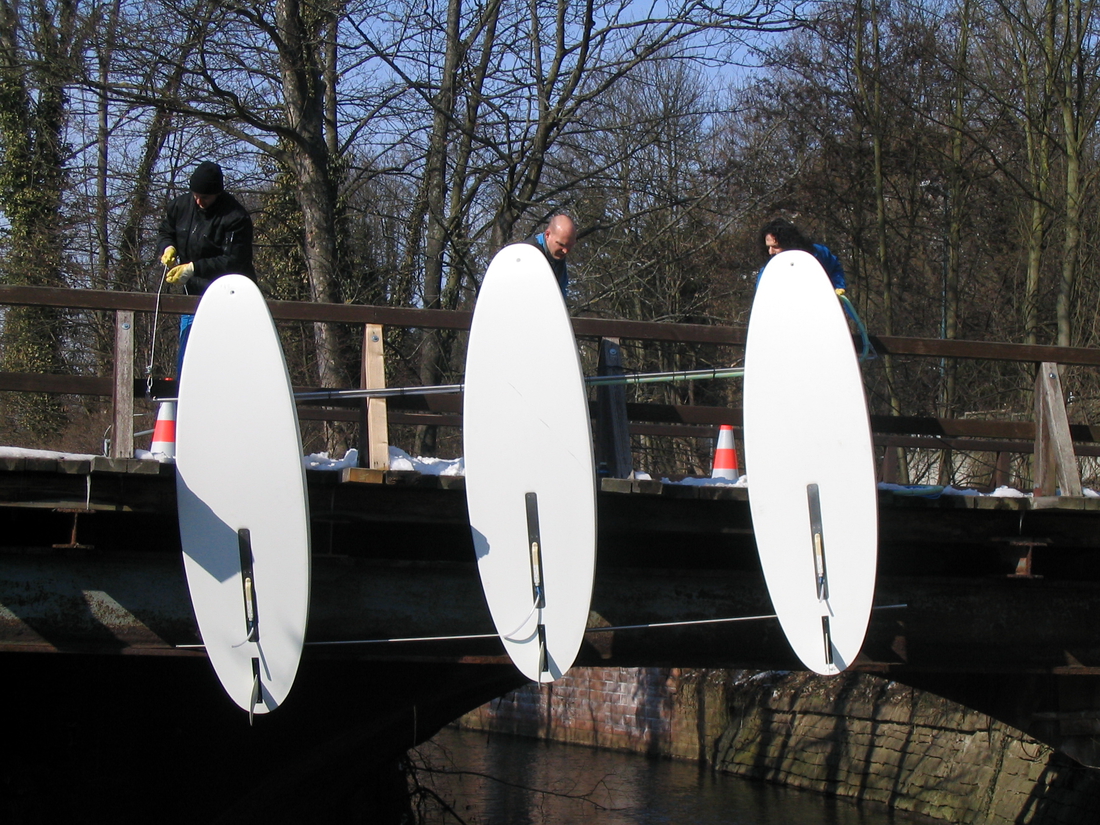

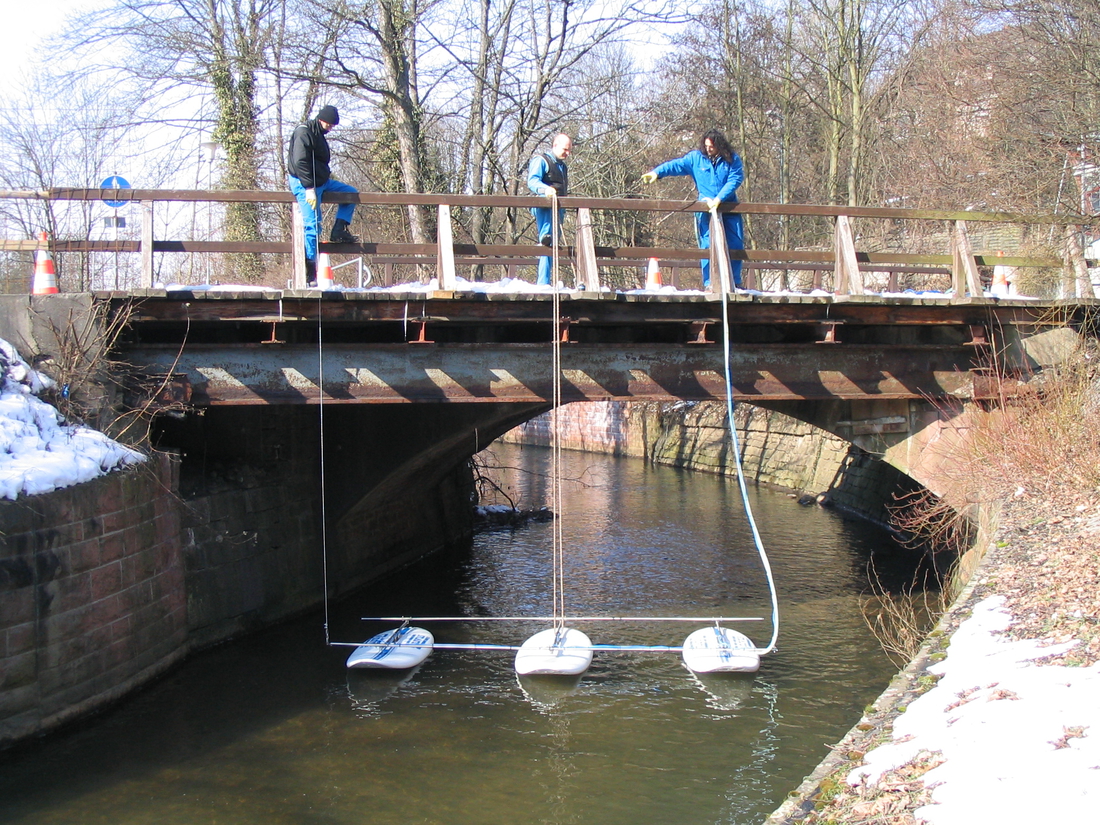

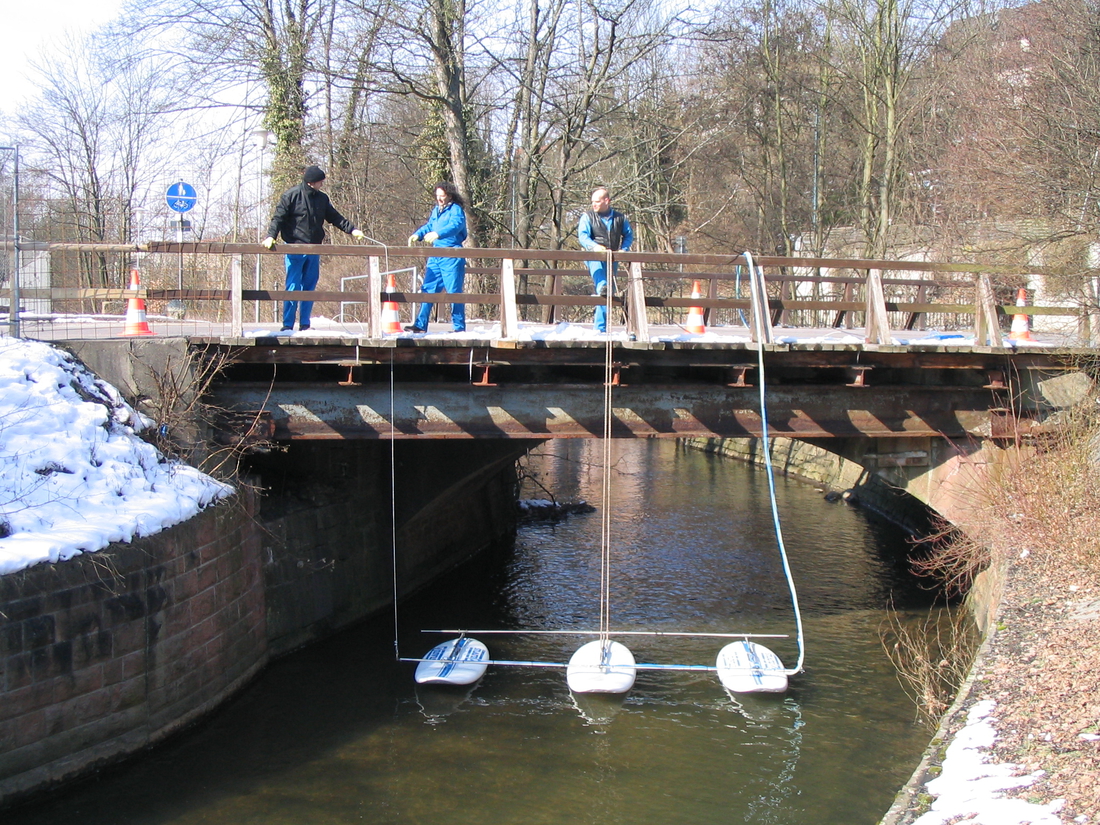

En este punto de medición instalado temporalmente, se instalaron tres sensores en un río mediante flotadores (tablas de surf). El perfil es un rectángulo de ladrillo con suela de canal natural. En este caso, el perfil de canal debía medirse a lo largo de toda la anchura para poder almacenar una tabla de valores (anchura/profundidad) lo más exacta posible para un canal libremente definible en el dispositivo de medición.

WebCam

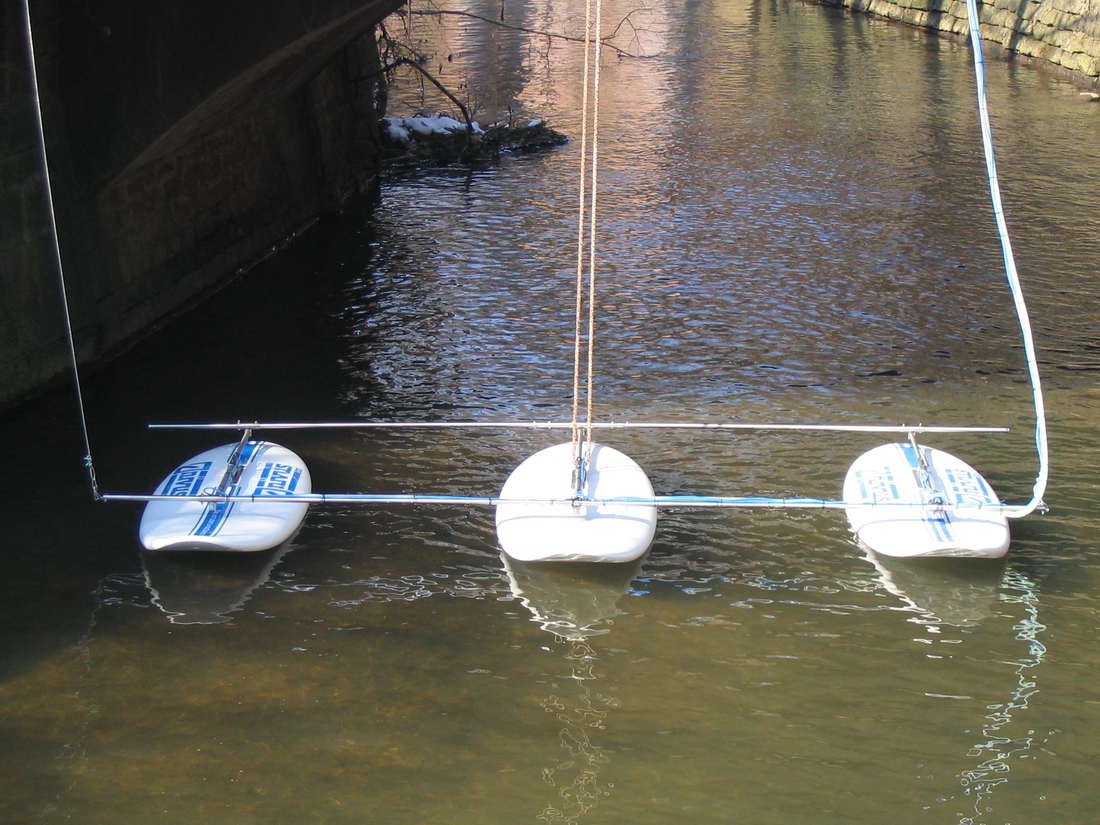

Esta variante de instalación tampoco tiene problemas con la madera a la deriva flotando en la superficie.

El sensor central proporciona la distancia al suelo y por lo tanto el nivel de llenado por medio de una medición ultrasónica de agua (WUS). También mide la velocidad del flujo por el método de correlación cruzada ultrasónica en 16 posiciones individuales distribuidas en el nivel respectivo. El sensor 2 (izquierda) y el sensor 3 (derecha) sólo miden las velocidades de flujo. En total, estos tres sensores miden 48 datos de velocidad individuales por segundo (!).

Además, en este punto de medición se instaló un sensor de nivel externo. Esto también mide el nivel del agua. Por lo tanto, ambos sensores de nivel (WUS y sensor externo) deben mostrar el mismo valor medido. Si el nivel de lodo subiera ahora, el WUS entrega un valor medido más pequeño al mismo nivel. La diferencia de ambos valores medidos puede ser evaluada después de la adquisición de datos y resulta en el nivel de lodo.

El principio de funcionamiento:

Este diagrama muestra la funcionalidad de las mediciones de velocidad individuales utilizando el método de correlación cruzada ultrasónica.

WebCam


Los valores de velocidad individuales se miden continuamente. El transmisor calcula la distribución de velocidad a partir de todas las 48 velocidades individuales registradas, dependiendo del perfil del canal, y emite un valor exacto de la velocidad media del flujo. Esto multiplicado por la sección transversal de flujo actual, medida desde el nivel de llenado y el perfil de canal almacenado, da el caudal actual para este momento de medición.

Los datos de medición:

El siguiente gráfico muestra un gráfico de 24 horas (de 14.03. a 10.04.) de los valores medidos individuales registrados. Este gráfico muestra el caudal (azul claro), el nivel (rojo), la velocidad del caudal (verde) y la temperatura del agua (azul oscuro). Los valores medidos se determinaron mediante mediciones continuas y cíclicas. Un dispositivo de medición portátil que funciona con pilas, como el NIVUS NivuFlow Mobile 750, funciona en un modo de funcionamiento cíclico en función de los parámetros ajustados. En este caso, se registra un valor medido cada 5 minutos, es decir, se desconecta durante 4 minutos y se realiza una medición que se almacena en el 5º minuto.

WebCam


En estas series de medición de 24 horas, se pueden ver claramente las fluctuaciones continuas de nivel y caudal, así como la influencia de la precipitación.

Técnica de medición

La tecnología de medición necesaria:

Transmisor:
1x NIVUS NivuFlow Mobile 750, tipo: NFM-07500 000

Caudalímetro portátil a pilas (IP68) para la medición en tuberías, canales y canales parcialmente llenos. Suministro, parametrización, cálculo y visualización de los sensores de caudal y nivel conectados. Evaluación de señales mediante correlación cruzada. Alimentación del medidor con uno o dos bloques de baterías recargables. Comunicación de pantalla y dispositivo a través de WLAN con smartphone, tablet, notebook o módulo de operación y visualización NFM estándar. Transmisión remota de datos vía módem incorporado vía GPRS / UMTS / LTE posible.

Más información en la página web del fabricante: https://www.nivus.com/en/products/flow-measurement/polluted-media/flowmeter/nivuflow-mobile-750/

Fuente de alimentación para NFM
1x fuente de alimentación para NFM, batería con conector para NFM; tensión nominal: 12 V; capacidad: 15, Tipo: NFM0 ZAPB 1215
1x fuente de alimentación y cargador para batería NFM / NFM Tensión de alimentación: 100 – 240 V AC, 50/60 Hz Tipo: NFM0 ZAB 01

Caja de conexiones y cable de conexión
1x Caja de adaptación para la medición de la velocidad con 3 sensores de velocidad de flujo con NFM 750, tipo: NFM0 ZAB2 VKK
1x Soporte de protección (par), para proteger el enchufe de conexión y fijar la caja de conexiones al NFM, tipo: NFM0 ZSBL IRE

Sensores:

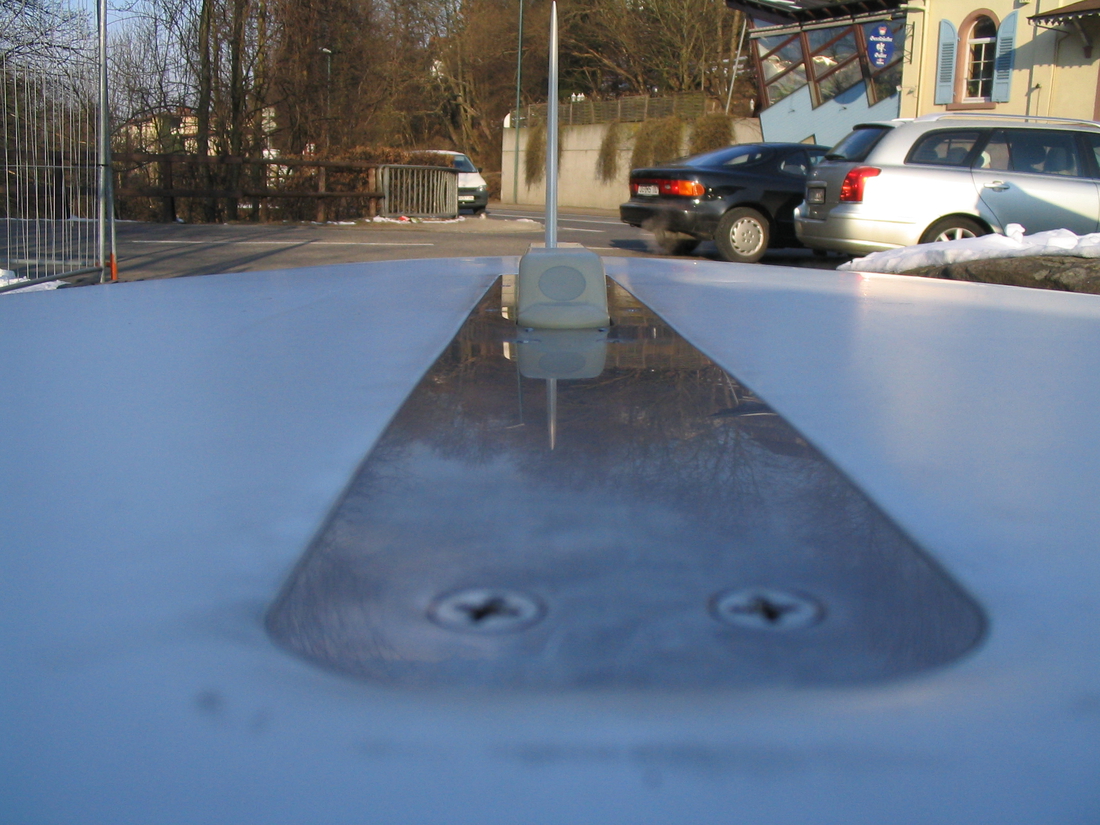

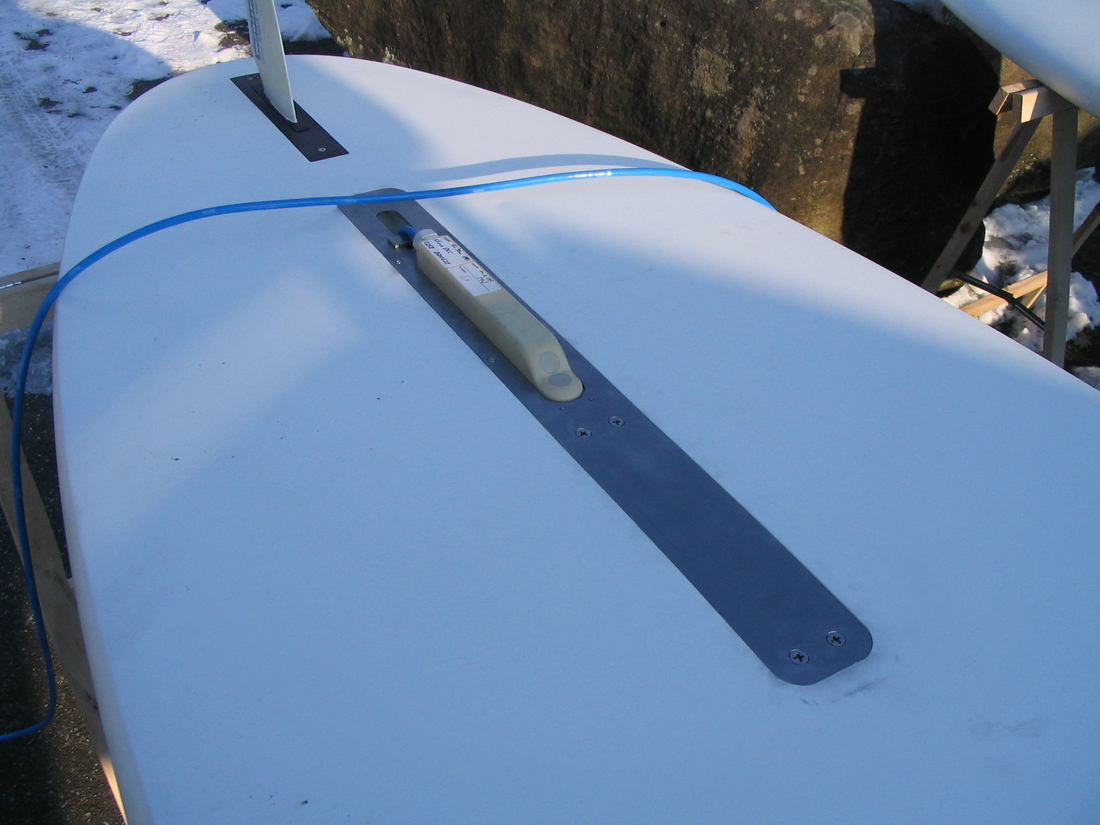

1x sensor de cuña CSP – correlación cruzada con WUS (ultrasonido de agua), tipo: CSP-V2H1-KT-0-15-S
2x sensor de cuña CSP – correlación cruzada sin medición de nivel, tipo: CSP-V200-KT-0-20-S0

Sensor ultrasónico para la medición de perfiles de velocidad de flujo y opcionalmente para la medición de nivel en tuberías y canales parcialmente llenos y llenos; adecuado para grandes dimensiones; para la conexión a un transmisor portátil NivuFlow Mobile 750

Más información en la página web del fabricante: https://www.nivus.com/en/products/flow-measurement/polluted-media/sensors/cs2-correlation-wedge-sensor/

1x i-Sensor como sensor de nivel externo para la medición del nivel de agua, Part-N°: NMI0 06 20 0 001 H M0

Sensores i-Series – Correlación cruzada
Sensor externo i-Series para conexión al transmisor de medida NFM 750.

Más información en la página web del fabricante:
https://www.nivus.com/en/products/level-measurement/noncontact-level-measurement/nivusonic-co-flowmeter/i-series-sensors/

Accesorios y sistemas de montaje

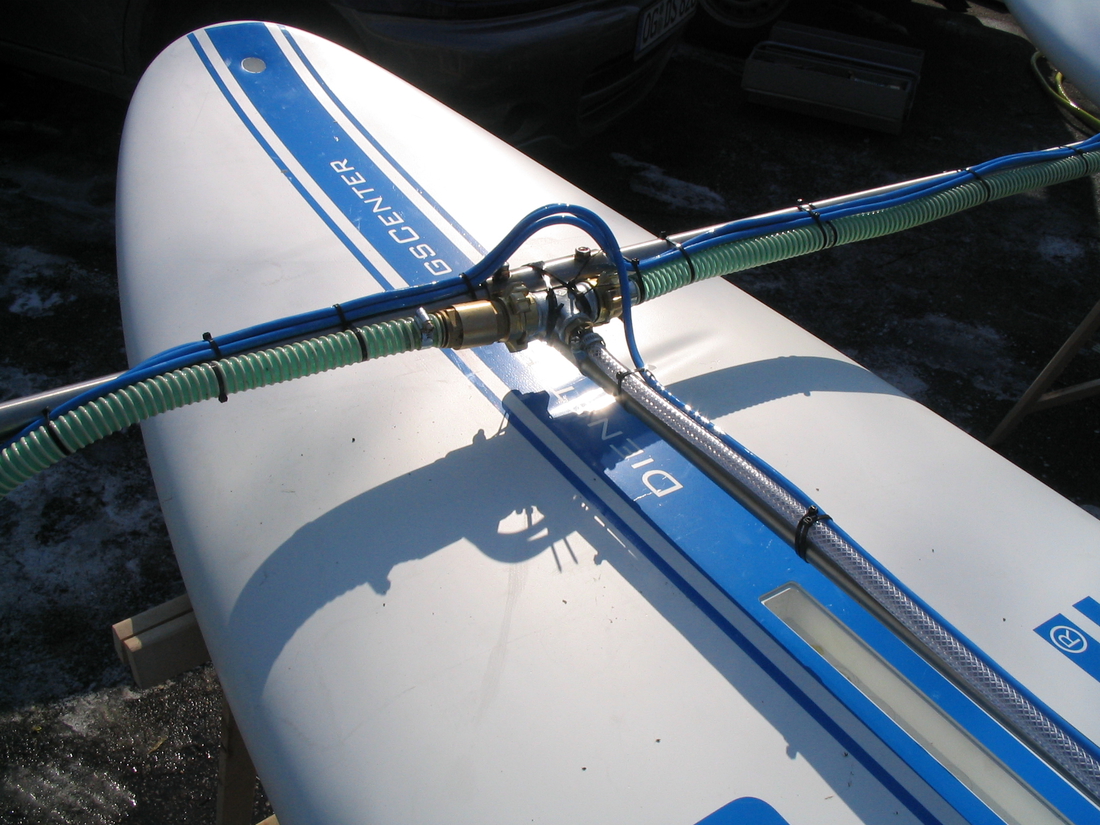

3x placa BASIS del sistema de montaje de tuberías NIVUS (RMS), tipo: ZUB0 RMS2 BSB

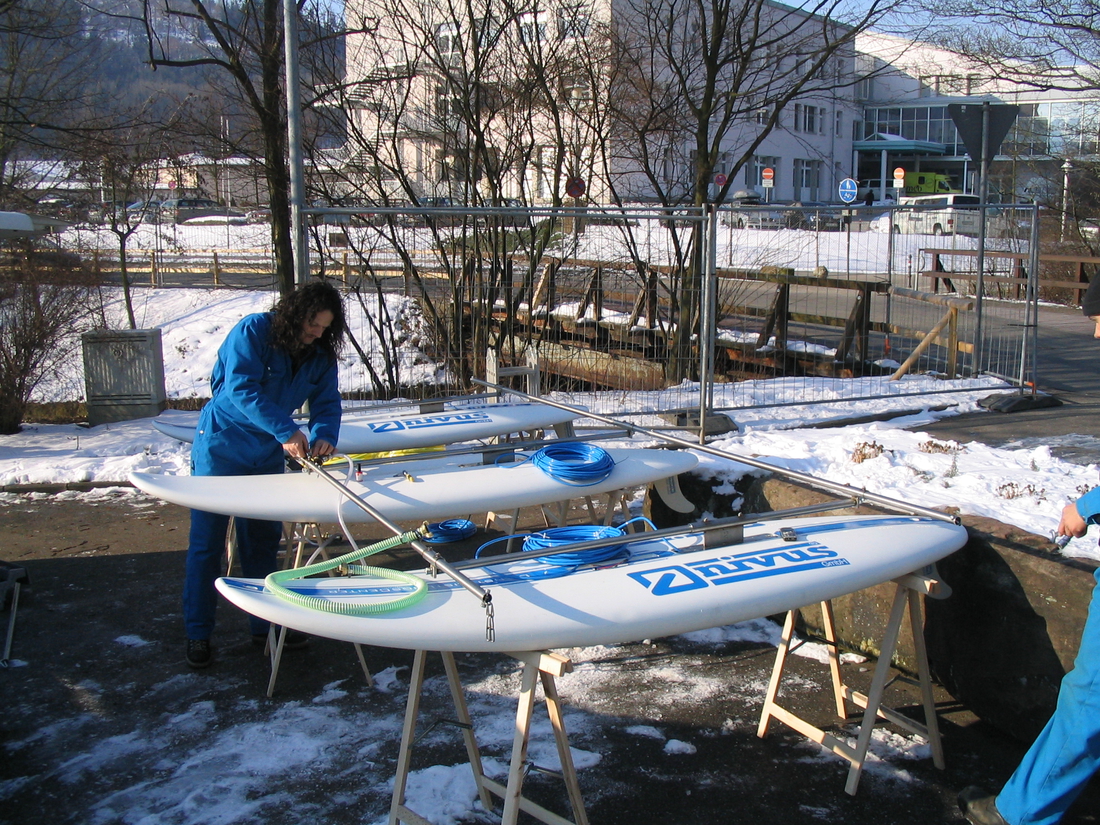

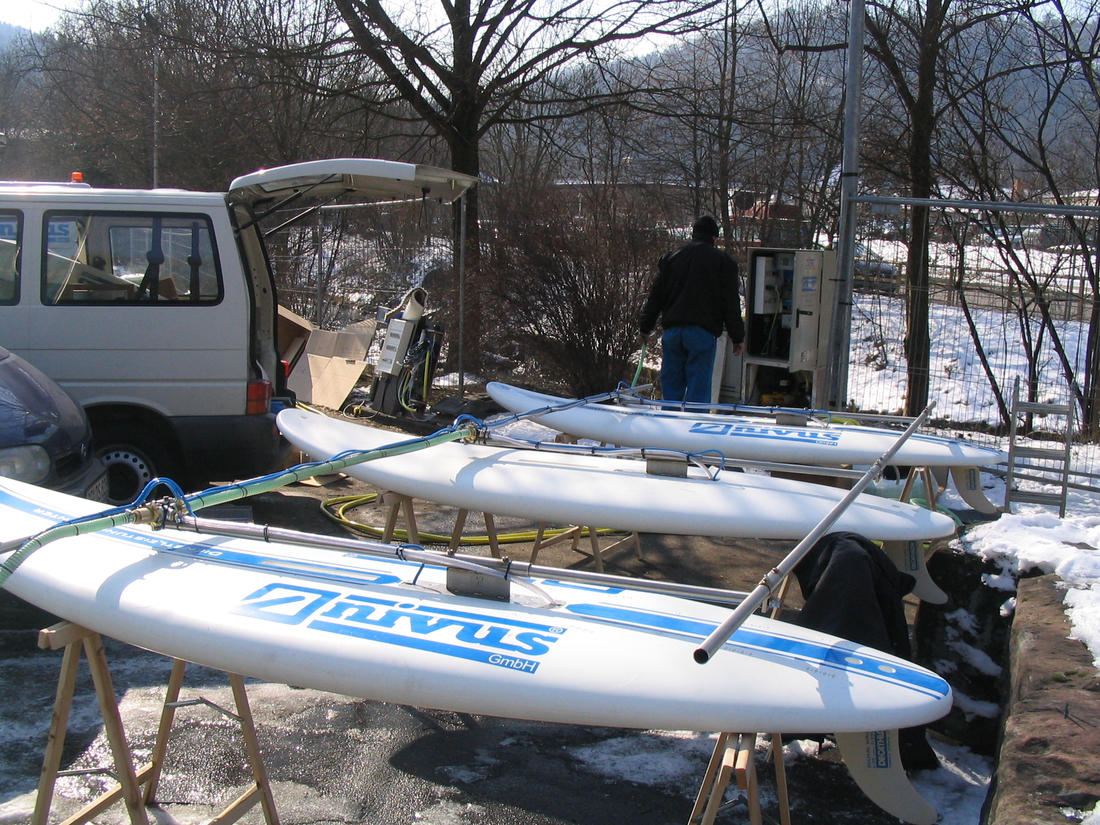

3x tablas de surf y cuerdas de fijación

Documentación de instalación:

Autor: Martin Vogt

... más de 20 años de experiencia en el campo de la medición de caudales de agua.
